เซอร์กิตเบรกเกอร์สุญญากาศ VS1-12 ที่มีกลไกการทำงานด้านข้างคือสวิตช์เกียร์ภายในอาคารที่มีแรงดันไฟฟ้าพิกัด 12kV และ AC 50/60Hz มีกลไกการทำงานแบบเฟรมในตัว และเหมาะสำหรับองค์กรอุตสาหกรรมและเหมืองแร่ต่างๆ รวมถึงอุปกรณ์โครงข่ายไฟฟ้า และโดยหลักแล้วเหมาะสำหรับยูนิตหลักของวงแหวนจ่ายไฟในเมือง

ข้อมูลจำเพาะของผลิตภัณฑ์

แผ่นข้อมูลจำเพาะ

เลขที่	ชื่อ	หน่วย	ข้อมูล
1	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	กิโลโวลต์	12
2	จัดอันดับความถี่	เฮิรตซ์	50/60
3	เรตติ้งCในปัจจุบัน	A	630/1250/1600
4	เรตติ้งPมาก Fความต้องการWยืนหยัดVแรงดันไฟฟ้า	กิโลโวลต์	48(ข้ามช่องว่างการติดต่อ) / 42(ลงกราวด์)
5	เรตติ้งLไอติงIแรงกระตุ้นWยืนหยัดVแรงดันไฟฟ้า	กิโลโวลต์	75
6	เรตติ้งSฮอร์-Cวงจรไฟฟ้าBกำลังทำCในปัจจุบัน	เคเอ	25/31.5
7	เรตติ้ง Sฮอร์-Cวงจรไฟฟ้าMเอกCปัจจุบัน (Pเอก)	เคเอ	63/80
8	เรตติ้งWยืนหยัดCปัจจุบัน (Pเอก)	เคเอ	63/80
9	เรตติ้งDการปัสสาวะของSฮอร์-Cวงจรไฟฟ้า	s	4
10	การดำเนินงานCปีที่Rกินแล้วSฮอร์-Cวงจรไฟฟ้าBกำลังทำCในปัจจุบัน	ไซล์ส	E2
11	เครื่องกลEความอดทน	ครั้ง	10000
12	การดำเนินงานมาตรฐานSลำดับ	-	O-0.3s-CO-180s-CO โอ-180s-CO-180s-CO
13	อนุญาต Wเอr TความสูงของCออนแทค	มม	น้อยกว่าหรือเท่ากับ 3

เครื่องกลCลักษณะนิสัย

เลขที่	ชื่อ	หน่วย	ข้อมูล
1	ระยะห่างระหว่างย้ายและแก้ไขแล้ว Cออนแทค	มม	9±1
2	ติดต่อเดินทางเกิน	มม	3.5±0.5
3	เฉลี่ยCการสูญเสียSฉี่	m/s	0.7±0.2
4	เฉลี่ยOPeningSฉี่ (Aเฉลี่ยSฉี่ของการเปิดครั้งแรกที่6มม.)	m/s	1.1±0.2
5	เรตติ้งCออนแทค ความดัน	N	2500±200N(25 กะเปา) 3100±200N(31.5kA) 4800±300N(40 กิโลเอม) 6000±500N(50kA)
6	เวลาปิดทำการ	นางสาว	35-70
7	เวลาเปิดทำการ	นางสาว	20-50
8	ติดต่อBกระเด้งDปัสสาวะที่CการสูญเสียOการดำเนินการ	นางสาว	น้อยกว่าหรือเท่ากับ 3
9	ไม่-Sความไม่พร้อมเพรียงกัน ของปิด/OPening การดำเนินงานจาก 3-Pฮา	นางสาว	น้อยกว่าหรือเท่ากับ 2

ข้อดีของผลิตภัณฑ์

เซอร์กิตเบรกเกอร์สุญญากาศ VS1-12 พร้อมกลไกการทำงานด้านข้างมีข้อดีหลายประการ:

ประสิทธิภาพของเบรกเกอร์:

E2-C2-M2

ความเสถียรและความน่าเชื่อถือ:

ใช้กลไกการทำงานของสปริงแบบรวมเฟรมที่เป็นผู้ใหญ่ที่สุด โดยมีประสบการณ์การใช้งานในตลาดมากกว่า 20 ปี ทำให้มั่นใจในความปลอดภัย ความน่าเชื่อถือ และการยอมรับของตลาดในระดับสูง

การบังคับใช้สูง:

สวิตช์สามเฟสถูกจัดเรียงจากภายในสู่ภายนอก ทำให้ความลึกของตู้ลดลงเหลือ 900 มม. ทำให้เหมาะสำหรับสภาพแวดล้อมต่างๆ เซอร์กิตเบรกเกอร์สามารถติดตั้งอินเทอร์ล็อคแบบกลไกได้ ซึ่งอำนวยความสะดวกในการเชื่อมต่อกับสวิตช์แยกและสวิตช์กราวด์ของตู้ จึงช่วยเพิ่มความปลอดภัย

ประสิทธิภาพของฉนวนที่ดีเยี่ยม:

วงจรนำไฟฟ้าหลักใช้กระบอกหุ้มฉนวนอีพอกซีเรซินความแข็งแรงสูง APG ซึ่งเกินมาตรฐาน IEC ในแง่ของประสิทธิภาพของฉนวน

คำอธิบายผลิตภัณฑ์

เซอร์กิตเบรกเกอร์สุญญากาศ VS1-12 พร้อมกลไกการทำงานด้านข้างมีการใช้งานมากมาย:

Ⅰ

ระบบกระจายสินค้าชุมชนเมือง

Ⅱ

อุปกรณ์สถานีย่อยเคลื่อนที่

Ⅲ

สถานประกอบการอุตสาหกรรมและเหมืองแร่

คำอธิบายผลิตภัณฑ์

VS1-12 Vacuum Circuit Breaker with Lateral Operating Mechanism manufacturer

หมายเหตุ: มีหลายตัวเลือกสำหรับ VS1-12 ที่มีเซอร์กิตเบรกเกอร์กลไกการทำงานด้านข้าง การเดินสายหลักของวงจรนำไฟฟ้าหลักอาจอยู่ที่ด้านซ้ายหรือด้านขวา VS1-12 ที่มีเซอร์กิตเบรกเกอร์กลไกการทำงานด้านข้างสามารถขยายเพลาหลักไปทางซ้ายหรือขวาได้ โดยติดตั้งชิ้นส่วนที่เกี่ยวข้องสำหรับการประสานของตู้ นอกจากนี้ VS1-12 ที่มีเซอร์กิตเบรกเกอร์กลไกการทำงานด้านข้างสามารถขยายคันโยกเปิดกลไกการทำงานไปทางซ้ายหรือขวาที่ด้านบนได้ ช่วยให้การเชื่อมต่อกับตู้เป็นไปตามข้อกำหนดด้านความปลอดภัยในการปฏิบัติงานที่เกี่ยวข้องสำหรับผู้ใช้

คำอธิบายผลิตภัณฑ์

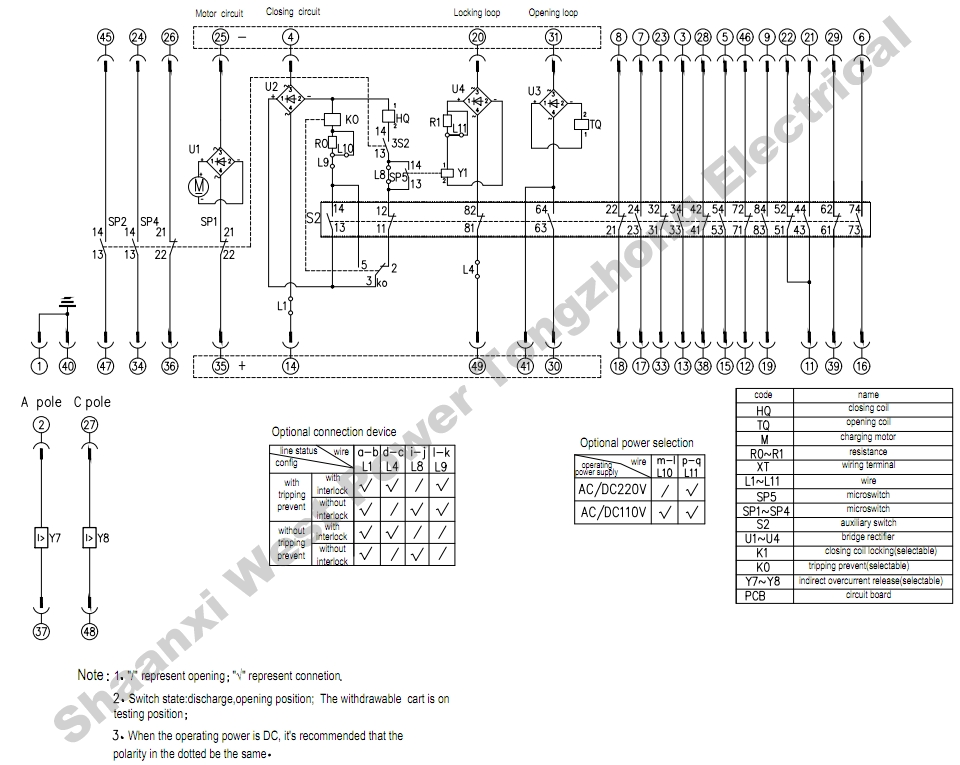

VS1-12 Vacuum Circuit Breaker with Lateral Operating Mechanism factory
