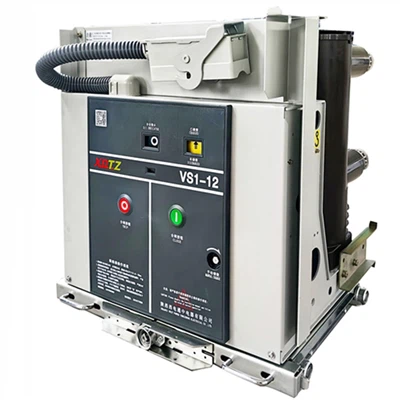

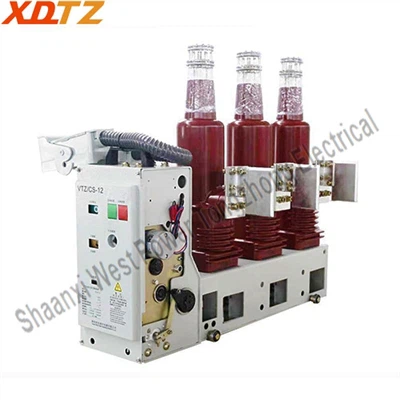

การเลือกเบรกเกอร์สุญญากาศ

I. การกำหนดพารามิเตอร์พื้นฐานหลัก (จุดเริ่มต้นของการเลือกเบรกเกอร์สุญญากาศ)

แรงดันไฟฟ้า (Ue):ต้องมากกว่าหรือเท่ากับแรงดันไฟฟ้าของระบบที่จุดติดตั้ง (เช่น 380V AC, 690V AC)

จัดอันดับปัจจุบัน (ใน):ต้องมากกว่าหรือเท่ากับกระแสโหลดที่คำนวณได้ของสายหรืออุปกรณ์ ประเภทโหลด (ต่อเนื่อง เวลาสั้น- ไม่ต่อเนื่อง) อุณหภูมิแวดล้อม (ต้องมีการลดพิกัดสำหรับอุณหภูมิสูง) และวิธีการติดตั้งต้องได้รับการพิจารณาด้วย

จำนวนเสา:เลือกตามประเภทระบบจ่ายไฟ:

ระบบเฟสเดียว-:1P หรือ 1P+N

ระบบสายไฟสาม-เฟสสาม-:3P

ระบบสายไฟสาม-เฟสที่สี่-:3P+N หรือ 4P (ไม่ว่าขั้ว N จะมีฟังก์ชันการป้องกันหรือไม่นั้น ขึ้นอยู่กับวิธีการต่อสายดินของระบบ)

ครั้งที่สอง กำหนดความสามารถในการทำลาย (ความปลอดภัยที่สำคัญในการเลือกเบรกเกอร์สุญญากาศ)

นี่หมายถึงกระแสไฟฟ้าลัดสูงสุดที่เบรกเกอร์สามารถตัดการทำงานได้อย่างปลอดภัย ซึ่งจะต้องเป็นไปตามกระแสไฟฟ้าลัดวงจรที่คาดไว้-ที่จุดติดตั้ง

พิกัดกระแสไฟลัดวงจรสูงสุด-ความสามารถในการทำลายวงจร (Icu)

พิกัดกระแสไฟลัดวงจร-ความสามารถในการทำลายวงจร (Ics)

หลักการคัดเลือก:Icu และ Ics ต้องมากกว่ากระแสลัดวงจร-สูงสุดที่คาดไว้ที่จุดติดตั้ง (จำเป็นต้องคำนวณกระแสลัดวงจร-) โดยทั่วไปจะอนุญาตให้มีมาร์จิ้นที่แน่นอนได้ (เช่น 20-30%)

III. เลือกคุณลักษณะการป้องกันและเส้นโค้งการเดินทาง (แกนฟังก์ชัน)

การเลือกเบรกเกอร์สุญญากาศพร้อมฟังก์ชันการป้องกันที่สอดคล้องกันและลักษณะการสะดุดตามวัตถุที่ได้รับการป้องกันที่แตกต่างกัน

ประเภทฟังก์ชันการป้องกัน:

โอเวอร์โหลดยาว-การป้องกันความล่าช้า (L)

การป้องกันไฟฟ้าลัดวงจร-ทันที (I)

ลัดวงจร-ลัดวงจร-การป้องกันความล่าช้า (S)

การป้องกันเหตุขัดข้องกราวด์ (G)

เส้นโค้งการเดินทาง (สำหรับเบรกเกอร์วงจรขนาดเล็ก (MCB):

บี เคิร์ฟ (3-5นิ้ว)

เส้นโค้ง C (5-10 นิ้ว)

เส้นโค้ง D (10-20 นิ้ว)

เคเคิร์ฟ (10-14นิ้ว)

เส้นโค้ง (2-3In)

IV. การพิจารณาการประสานงานการเลือก (การประสานงานระบบการเลือกเบรกเกอร์สุญญากาศ)

หัวกะทิเต็มรูปแบบ: ภายในช่วงปัจจุบันทั้งหมดของการป้องกันที่ทับซ้อนกัน เวลาสะดุดของเซอร์กิตเบรกเกอร์อัพสตรีมจะมากกว่าเวลาของเซอร์กิตเบรกเกอร์ดาวน์สตรีม ทำให้มั่นใจได้ว่าไม่มีการสะดุดแบบเรียงซ้อนอย่างแน่นอน

การคัดเลือกท้องถิ่น: บรรลุการเลือกสรรภายในช่วงกระแสไฟลัดวงจร-ที่กำหนด เกินช่วงนี้อาจส่งผลให้เกิดการสะดุดแบบเรียงซ้อน จำเป็นต้องมีการตรวจสอบการคำนวณ

วิธีการดำเนินการ:บรรลุผลเบื้องต้นได้โดยการปรับค่าการตั้งค่าปัจจุบัน (Is) และการหน่วงเวลา (ts) ของเซอร์กิตเบรกเกอร์การหน่วงเวลาสั้น (S)- เพื่อสร้างความแตกต่างของเวลาระหว่างเซอร์กิตเบรกเกอร์อัปสตรีมและดาวน์สตรีม โดยปกติแล้ว จำเป็นต้องมีความแตกต่างของเวลามากกว่าหรือเท่ากับ 0.1 วินาที-0.2 วินาที

V. ข้อควรพิจารณาสำหรับประเภทการใช้งานและสภาพแวดล้อมของแอปพลิเคชัน

หมวดหมู่การใช้งาน:

คลาส A (ไม่-เลือก): โดยทั่วไปให้การป้องกัน L และ I เท่านั้น โดยส่วนใหญ่จะใช้ที่ส่วนท้ายของบรรทัดสาขา

คลาส B (แบบเลือกสรร): ให้การป้องกัน L, S และ I ใช้สำหรับสายหลักหรือการใช้งานที่ต้องการการประสานงานแบบเลือกสรร

สภาพแวดล้อมการใช้งาน:

ตำแหน่งการติดตั้ง: ระดับความสูง: อุณหภูมิแวดล้อม:

วี. ปัจจัยสำคัญอื่น ๆ

วิธีการติดตั้งและเดินสายไฟ

ข้อกำหนดฟังก์ชันเสริม

ฟังก์ชั่นการสื่อสาร

ฟังก์ชั่นการวัด;

รายชื่อผู้ติดต่อปลุก;

มาตรฐานและการรับรอง
