แนวคิดและฟังก์ชั่น

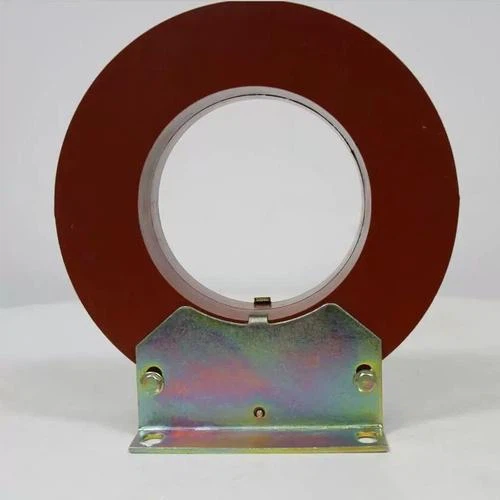

หม้อแปลงกระแสลำดับ-เป็นศูนย์ (CCT)เป็นอุปกรณ์-แบบหมุนผ่าน-รูเดียวที่ใช้ในการตรวจสอบกระแสลำดับ-เป็นศูนย์ในระบบไฟฟ้า
หม้อแปลงกระแสลำดับเป็นศูนย์เป็นส่วนประกอบหลักของอุปกรณ์ป้องกันไฟ และใช้สำหรับการตรวจจับความผิดปกติของกราวด์ การป้องกันการรั่วไหล และการตรวจสอบฉนวนเป็นหลัก
อุปกรณ์นี้กระตุ้นการป้องกันโดยการตรวจจับผลรวมเวกเตอร์กระแสสาม-เฟส (กระแสลำดับเป็นศูนย์-) สามารถเชื่อมโยงกับอุปกรณ์เลือกสายดิน-กระแสต่ำ อุปกรณ์ดีจูนที่ใช้ไมโครคอมพิวเตอร์- และอุปกรณ์ป้องกันรีเลย์เพื่อใช้คำเตือนข้อผิดพลาดและฟังก์ชันการปิดเครื่อง
โครงสร้างใช้แกนโทรอยด์และขดลวดทุติยภูมิที่ห่อหุ้มไว้ในอีพอกซีเรซินหรือโครงยางซิลิโคน ให้ความต้านทานต่อความชื้นและความต้านทานต่อการเกิดวาบไฟตามผิวจากมลภาวะ ตัวเลือกการติดตั้งประกอบด้วยตัวเลือกประเภทอินทิกรัลและแบบแยก-
ผลิตภัณฑ์นี้ใช้เทคโนโลยีคอยล์ Rogowski เพื่อแปลงสัญญาณกระแส-เป็น- แรงดันไฟฟ้า ครอบคลุมระดับแรงดันไฟฟ้าตั้งแต่ 0.4 kV ถึง 66 kV และสภาพแวดล้อมการทำงานตั้งแต่ -10 องศาถึง 40 องศา
รองรับการตรวจจับความถี่กริด 50 Hz และความไวและความเป็นเชิงเส้นตรงตามข้อกำหนดของโหมดการทำงานของระบบไฟฟ้าต่างๆ รวมถึงจุดที่เป็นกลางแบบต่อสายดินและไร้สายดิน มีการใช้กันอย่างแพร่หลายในสมาร์ทกริด การขนส่งทางรถไฟ ระบบไฟฟ้าในอาคาร และการตรวจสอบอุปกรณ์อุตสาหกรรม
แนวคิดและฟังก์ชั่น

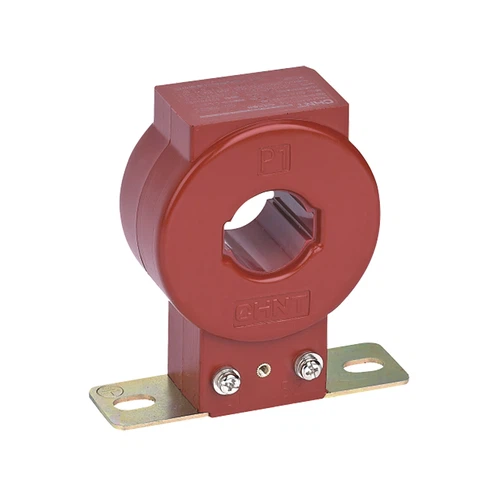

หม้อแปลงกระแสไฟฟ้าใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อแปลงกระแสปฐมภูมิขนาดใหญ่ให้เป็นกระแสทุติยภูมิที่มีขนาดเล็กลงสำหรับการวัด
หม้อแปลงกระแสประกอบด้วยแกนเหล็กปิดและขดลวด ขดลวดปฐมภูมิมีจำนวนรอบน้อยและเชื่อมต่อแบบอนุกรมกับวงจรที่จะวัด
ดังนั้นกระแสวงจรทั้งหมดจะไหลผ่านเสมอ
ขดลวดทุติยภูมิมีจำนวนรอบมากขึ้นและเชื่อมต่อแบบอนุกรมกับเครื่องมือวัดและวงจรป้องกัน
ในระหว่างการทำงาน วงจรทุติยภูมิของหม้อแปลงกระแสจะปิดอยู่เสมอ ส่งผลให้มีอิมพีแดนซ์ต่ำมากระหว่างซีรีย์คอยล์ของเครื่องมือวัดและวงจรป้องกัน และหม้อแปลงกระแสไฟฟ้าทำงานในสถานะใกล้กับไฟฟ้าลัดวงจร
หม้อแปลงกระแสจะแปลงกระแสหลักขนาดใหญ่ให้เป็นกระแสทุติยภูมิที่มีขนาดเล็กลงสำหรับการวัด วงจรทุติยภูมิไม่สามารถเปิดได้-วงจร
การเปรียบเทียบ
หม้อแปลงกระแสไฟฟ้าแบบ Zero Sequence-CCT เทียบกับหม้อแปลงกระแสไฟฟ้า
|
คุณสมบัติ |
หม้อแปลงกระแสมาตรฐาน (CT) |
ศูนย์-หม้อแปลงกระแสลำดับ (ZSCT) |
|
วัตถุประสงค์หลัก |
การวัด (การวัดแสง เครื่องมือวัด) และการป้องกัน (กระแสเกิน การป้องกันข้อผิดพลาด) |
การป้องกันเฉพาะ (การตรวจจับความผิดปกติของกราวด์ เช่น กระแสไฟรั่วลงดิน) |
|
ตรวจพบปัจจุบัน |
กระแสเฟส (Ia, Ib, Ic) หรือกระแสเส้น |
ศูนย์-กระแสลำดับ (I₀) ผลรวมเวกเตอร์ของกระแสเฟสสาม- (Ia + Ib + Ic) |
|
หลักการทำงาน |
วัดกระแสในตัวนำเดียว |
วัดผลรวมเวกเตอร์ของกระแสในทั้งสามเฟส (และบางครั้งก็เป็นกระแสกลาง) พร้อมๆ กัน |
|
คีย์โครงสร้าง |
แกนเดี่ยวซึ่งเป็นตัวนำหลักตัวเดียวผ่านไป |
แกนเดี่ยวขนาดใหญ่ ตัวนำหลักทั้งสาม (หรือสี่) ตัวนำผ่านเข้าด้วยกัน |
|
สภาวะปกติ |
กระแสทุติยภูมิจะส่งออกกระแสตามสัดส่วนกับกระแสโหลดหลัก |
ภายใต้สภาวะที่สมดุล เอาท์พุตรองจะเป็นศูนย์ในทางทฤษฎี |
|
สถานะความผิด |
ทำงานเมื่อกระแสเกินค่าที่ตั้งไว้ล่วงหน้า- |
ทำงานเมื่อเกิดข้อผิดพลาดกราวด์ทำให้เกิดความไม่สมดุล ส่งผลให้กระแสลำดับเป็นศูนย์- (I₀) |
|
การใช้งานทั่วไป |
เชื่อมต่อกับแอมป์มิเตอร์ วัตต์มิเตอร์ รีเลย์กระแสเกิน |
เชื่อมต่อกับรีเลย์ข้อผิดพลาดของดิน ตัวขัดขวางวงจรไฟฟ้าขัดข้องของกราวด์ (GFCIs / RCD) และระบบตรวจสอบฉนวน |
