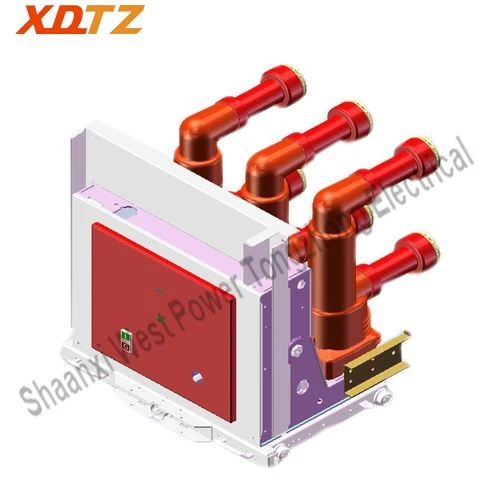

VTZ - 12CL ซีรีส์ความผิดพลาดในร่มเบรกเกอร์วัคซีนแบบตัดเร็วตัด (รุ่นพิเศษสำหรับ Tongzhong Electric) เป็นสวิตช์ในร่มที่ออกแบบมาเพื่อใช้กับแรงดันไฟฟ้า 12kV และ AC 50/60Hz มันใช้กลไกแม่เหล็กถาวรที่ออกแบบมาเป็นพิเศษและการผสมผสานกลไกการขับเคลื่อน ในระหว่างการทำงานปกติกลไกการทำงานของแม่เหล็กถาวรจะทำงานตามปกติสำหรับการปิดและเปิด เมื่อพบกระแสความผิดพลาดวงจรเบรกเกอร์จะเปิดอย่างรวดเร็วผ่านกลไกการขับเคลื่อนภายใต้การตรวจจับและควบคุมระบบพลังงานเพื่อปกป้องระบบพลังงาน ผลิตภัณฑ์นี้เหมาะสำหรับองค์กรอุตสาหกรรมและเหมืองแร่และอุปกรณ์กริดพลังงาน หน่วยรถเข็นใช้ร่วมกับสวิตช์ Kyn28a-12 นอกจากนี้ยังสามารถใช้เป็นหน่วยคงที่ด้วยกลไกเชิงกลที่สอดคล้องกันสำหรับตู้คงที่เช่น XGN2

ข้อกำหนดผลิตภัณฑ์

แผ่นข้อมูลจำเพาะ

เลขที่	ชื่อ	หน่วย	ข้อมูล
1	แรงดันไฟฟ้า	KV	12
2	ความถี่ที่ได้รับการจัดอันดับ	Hz	50/60
3	จัดอันดับปัจจุบัน	A	630/1250
4	กำลังไฟที่ได้รับการจัดอันดับ - ความถี่ทนต่อแรงดันไฟฟ้า	KV	48 (ข้ามช่องว่างการติดต่อ) /42 (สู่พื้นดิน)
5	การจัดอันดับแรงกระตุ้นสายฟ้าทนต่อแรงดันไฟฟ้า	KV	75
6	จัดอันดับสั้น - วงจรทำลายกระแสไฟฟ้า	Ka	25/31.5
7	จัดอันดับ - short - การสร้างกระแสไฟฟ้า (จุดสูงสุด)	Ka	63/80
8	ให้คะแนนทนต่อกระแส (จุดสูงสุด)	Ka	63/80
9	ระยะเวลาการจัดอันดับของลัดวงจร	s	4
10	รอบการทำงานที่ระยะสั้น - วงจรทำลายกระแสไฟฟ้า	เวลา	E2
11	ความอดทนเชิงกล	เวลา	10000
12	ลำดับการทำงานมาตรฐาน	-	O - 0.3S - CO-180S-CO
13	All0wable สวมใส่ความหนาของหน้าสัมผัส	มม.	น้อยกว่าหรือเท่ากับ 3

เกี่ยวกับกลไกCharacteristics

เลขที่	ชื่อ	หน่วย	ข้อมูล
1	การกวาดล้างระหว่างผู้ติดต่อแบบเปิด	มม.	9±1
2	มากกว่า - การเดินทาง	มม.	3±0.5
3	ความเร็วปิดเฉลี่ย	m/s	0.7±0.2
4	ความเร็วการเปิดเฉลี่ย (ความเร็วเฉลี่ยที่เปิด 6 มม.)	m/s	1.4±0.2
5	ให้คะแนนเพิ่มการติดต่อภายนอก Final Force	N	2500 ± 200n (25ka) 3100 ± 200n (31.5ka)
6	เวลาเปิด	MS	10-30
7	เวลาปิด	MS	น้อยกว่าหรือเท่ากับ 5
8	ติดต่อระยะเวลาการตีกลับเมื่อดำเนินการปิด	MS	น้อยกว่าหรือเท่ากับ 2
9	การปิด/เปิดไม่ - ความพร้อมกันของผู้ติดต่อ 3 เฟส	MS	น้อยกว่าหรือเท่ากับ 2

ข้อได้เปรียบของผลิตภัณฑ์

Vtz - 12cl ซีรีส์ความผิดพลาดในร่มเบรกเกอร์วัคซีนแบบตัดเร็วตัดมีข้อดีมากมาย:

ประสิทธิภาพของเบรกเกอร์:

E2-C2-M2

โครงสร้างที่เชื่อถือได้:

กลไกแม่เหล็กถาวรและกลไกการขับเคลื่อนถูกรวมเข้าเป็นหนึ่งเดียวโดยมีสามเฟสอิสระ การปิดและการเปิดปกติใช้กลไกแม่เหล็กถาวร ในกรณีที่เกิดความผิดปกติกลไกการขับเคลื่อนจะถูกเปิดใช้งานโดยแยกการติดต่อที่เคลื่อนไหวและคงที่ภายใน 5ms

การนำไฟฟ้าสูง:

Well - วงจรนำไฟฟ้าที่ได้รับการออกแบบตรงตามความต้องการอุณหภูมิที่เพิ่มขึ้น 1.1 เท่าของกระแสไฟฟ้าที่ได้รับการจัดอันดับ

ความเข้ากันได้สูง:

ผลิตภัณฑ์นี้เหมือนกันในมิติของสวิตช์ตู้ Kyn28-12 ซีรีส์แบบดั้งเดิมไม่จำเป็นต้องมีการออกแบบตู้พิเศษและทำให้เหมาะสำหรับสภาพแวดล้อมการแปลงพลังงานที่หลากหลาย

แอปพลิเคชันผลิตภัณฑ์

Vtz - 12cl ซีรีส์ความผิดพลาดในร่มเบรกเกอร์วัคซีนแบบตัดเร็วตัดมีแอพพลิเคชั่นมากมาย:

Ⅰ

โรงไฟฟ้า

Ⅱ

สนามอุตสาหกรรม (สารเคมี, เหล็ก, ปิโตรเลียม, ถ่านหิน ฯลฯ )

Ⅲ

ระบบกริดพลังงานและโครงสร้างพื้นฐานพลังงาน

ภาพวาดโครงร่างโดยรวม

VTZ-12CL series indoor fault fast-cutting vacuum circuit breaker price

ไดอะแกรมการเดินสายผลิตภัณฑ์

Vtz - 12cl ซีรีส์ความผิดปกติในร่ม เป็นผลิตภัณฑ์ที่กำหนดเองและการกำหนดค่าการเดินสายทุติยภูมิจะต้องพิจารณาตามสภาพแวดล้อมของผู้ใช้

Shaanxi West Power Tongzhong Electrical Co. , Ltd. เป็นผู้ผลิตชั้นนำที่มีประสบการณ์มากกว่า 20 ปีมีความเชี่ยวชาญด้านคุณภาพสูง 7 ถึง 40.5kV เบรกเกอร์วงจรสูญญากาศ, สวิตช์เกียร์และผลิตภัณฑ์ไฟฟ้าที่หลากหลาย กระบวนการผลิตขั้นสูงของเราทำให้มั่นใจได้ว่าโซลูชั่นที่เชื่อถือได้และทนทานโดยเฉพาะเบรกเกอร์วัคซีน VTZ ซีรี่ส์ VTZ ของเราซึ่งเป็นการบำรุงรักษา - ฟรีนานถึง 20 ปี ด้วยทีมช่างเทคนิคผู้เชี่ยวชาญเราเก่งในด้านการวิจัยและพัฒนาการผลิตและหลังจาก - บริการขายสำหรับอุปกรณ์แรงดันไฟฟ้าสูงและต่ำส่งมอบความเป็นเลิศในทุกขั้นตอน
