หม้อแปลงแรงดันไฟฟ้าทำงานอย่างไร?
หม้อแปลงแรงดันไฟฟ้า (VT หรือหม้อแปลงที่มีศักยภาพ, PT) เป็นอุปกรณ์สำคัญที่ใช้ในระบบพลังงานในการวัดแรงดันไฟฟ้าสูงหรือให้สัญญาณการป้องกัน . มันแปลงแรงดันไฟฟ้าสูงเป็นแรงดันไฟฟ้าต่ำ (ปกติ 100V หรือต่ำกว่า) หลักการทำงาน:
1. หลักการทำงานหลัก: การเหนี่ยวนำแม่เหล็กไฟฟ้า
1) โครงสร้างพื้นฐาน
การคดเคี้ยวหลัก: เชื่อมต่อโดยตรงกับสายแรงดันสูงที่จะวัด (เช่น 10kV, 35kV, ฯลฯ .) ด้วยการเลี้ยวจำนวนมาก .
ม้วนทุติยภูมิ: เอาท์พุทแรงดันไฟฟ้าต่ำ (เช่น 100V) โดยมีการเลี้ยวน้อยลงเชื่อมต่อกับการวัดหรืออุปกรณ์ป้องกัน .
2) ลักษณะการทำงาน
การดำเนินการวงจรเปิดโดยประมาณ: ความต้านทานของเครื่องมือหรืออุปกรณ์ป้องกันที่เชื่อมต่อกับด้านรองสูงและกระแสมีขนาดเล็กมาก (ระดับ milliampere) ดังนั้นหม้อแปลงแรงดันไฟฟ้าจึงอยู่ใกล้กับสถานะที่ไม่มีโหลด .}
ข้อกำหนดที่มีความแม่นยำสูง: ข้อผิดพลาดจะต้องถูกควบคุมภายใน± 0 . 2% 3% (ตามระดับความแม่นยำ) เพื่อให้แน่ใจว่าความแม่นยำของสัญญาณการวัดและการป้องกัน
2. ฟังก์ชันคีย์และคุณสมบัติ
1) การแยกแรงดันไฟฟ้าและความปลอดภัย
การออกแบบฉนวนกันความร้อนจะแยกแรงดันสูงหลักและแรงดันไฟฟ้าต่ำรองเพื่อป้องกันไม่ให้แรงดันไฟฟ้าสูงเชื่อมต่อโดยตรงกับห้องควบคุมและให้ความมั่นใจกับความปลอดภัยของบุคลากรและอุปกรณ์ .
2) ระดับความแม่นยำ
PT สำหรับการวัด: 0 . 2 ระดับ (การวัดพลังงานไฟฟ้า), 0.5 ระดับ (การวัดทั่วไป), มีช่วงข้อผิดพลาดเล็กน้อย
PT สำหรับการป้องกัน: ระดับ 3p, ระดับ 6p, ข้อผิดพลาดขนาดใหญ่ได้รับอนุญาต แต่จำเป็นต้องตอบสนองอย่างรวดเร็วต่อความผิดพลาด (เช่นแรงดันตกในระหว่างการลัดวงจร) .}
3) ความสามารถในการโหลด
โหลดด้านรองต้องอยู่ในช่วงความจุที่จัดอันดับ (เช่น 30VA) . การโอเวอร์โหลดจะทำให้เกิดข้อผิดพลาดเพิ่มขึ้นหรือแม้กระทั่งความเสียหาย .}
3. สถานการณ์แอปพลิเคชันทั่วไป
1. การวัดแรงดันไฟฟ้า
เชื่อมต่อโวลต์มิเตอร์เครื่องวัดพลังงานมิเตอร์พลังงาน ฯลฯ .
2. การป้องกันรีเลย์
ให้สัญญาณแรงดันไฟฟ้าสำหรับการป้องกันแรงดันไฟฟ้าเกิน/undervoltage การป้องกันระยะทางและอุปกรณ์อื่น ๆ .
3. การควบคุมแบบซิงโครนัส
ให้การอ้างอิงเฟสและแรงดันไฟฟ้าแอมพลิจูดเมื่อเชื่อมต่อกับกริดสำหรับการสร้างพลังงาน .
4. ความแตกต่างระหว่างหม้อแปลงแรงดันไฟฟ้าและหม้อแปลงกระแสไฟฟ้า
หม้อแปลงแรงดันไฟฟ้าแรงดันไฟฟ้า (PT) หม้อแปลงแรงดันไฟฟ้า (PT)
สถานะการทำงานประมาณไม่มีโหลด (โหลดความต้านทานสูง) โดยประมาณไม่มีโหลด (โหลดอิมพีแดนซ์สูง)
ข้อกำหนดด้านรองไม่มีการแบ่งวงจร (จะเผาไหม้) ไม่มีวงจรเปิด (สร้างแรงดันไฟฟ้าสูงอันตราย)
แรงดันสัญญาณเอาต์พุต (เช่น 100V) กระแส (เช่น 5A หรือ 1A)
ช่วงอัตราส่วน 1000: 1 ถึงสูงกว่าปกติอัตราส่วนคงที่ (เช่น 1,000: 5)
5. การจำแนกประเภทของหม้อแปลงแรงดันไฟฟ้าสามารถแบ่งออกเป็น 3 หมวดหมู่ต่อไปนี้ตามสื่อฉนวน
1) หม้อแปลงแรงดันไฟฟ้าแห้ง
วัสดุฉนวน: อีพอกซีเรซินหรือวัสดุหล่อ .
คุณสมบัติ:
ไม่ต้องบำรุงรักษาไม่มีความเสี่ยงต่อการรั่วไหลของน้ำมันเหมาะสำหรับสภาพแวดล้อมแห้งในร่ม .
2) หม้อแปลงไฟฟ้าแรงดันน้ำมัน
วัสดุฉนวน: น้ำมันหม้อแปลง .
คุณสมบัติ:
ประสิทธิภาพของฉนวนที่แข็งแกร่งการกระจายความร้อนที่ดีเหมาะสำหรับสภาพแวดล้อมกลางแจ้งหรือความชื้นสูง .
3) หม้อแปลงแรงดันไฟฟ้าฉนวน (GIS PT)
วัสดุฉนวน: แก๊ส SF6 .
คุณสมบัติ:
ขนาดเล็กที่มีขนาดเล็กมากใช้สำหรับตู้สวิตช์ฉนวนแก๊ส (GIS) .
เหมาะสำหรับพื้นที่ขนาดกะทัดรัดเช่นสถานีย่อยในเมือง .
6. ข้อควรระวัง
1) การตรวจสอบปกติ: ตรวจสอบให้แน่ใจว่าอัตราส่วนและข้อผิดพลาดเฟสเป็นไปตามมาตรฐาน (เช่นปีละครั้ง) .
2) การตรวจจับความชราของฉนวน: ประสิทธิภาพของฉนวนของแกนและม้วนจำเป็นต้องตรวจสอบหลังจากการดำเนินการระยะยาว .}
ผ่านหม้อแปลงแรงดันไฟฟ้าระบบพลังงานตระหนักถึงการตรวจสอบอย่างปลอดภัยและการควบคุมแรงดันไฟฟ้าสูงซึ่งเป็น "ตา" ที่ขาดไม่ได้สำหรับการทำงานที่มั่นคงของกริดพลังงาน .

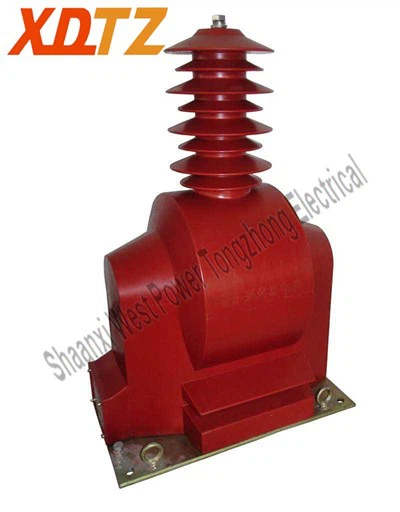

jdzx 9-35 หม้อแปลงแรงดันไฟฟ้าสามารถใช้ในการวัดตรวจสอบและถ่ายทอดแรงดันไฟฟ้าของสายขาเข้าและขาออก . สามารถแปลงแรงดันไฟฟ้าสูง 35kV ให้เป็นแรงดันไฟฟ้าต่ำได้อย่างแม่นยำให้สัญญาณแรงดันไฟฟ้าที่เชื่อถือได้สำหรับเครื่องมือวัดต่างๆอุปกรณ์ป้องกันและระบบควบคุมในสถานีย่อย
JDZX 9-35 หม้อแปลงแรงดันไฟฟ้ามีข้อดีมากมาย:
ประสิทธิภาพของฉนวนที่ดี
อีพอกซีเรซินโครงสร้างการหล่ออีพ็อกซี่ที่ล้อมรอบอย่างเต็มที่ถูกนำมาใช้ . โครงสร้างนี้ทำให้หม้อแปลงมีความแข็งแรงของฉนวนสูงซึ่งสามารถป้องกันไม่ให้วงจรภายในสัมผัสกับสภาพแวดล้อมภายนอกและหลีกเลี่ยงการทำงานและความแม่นยำในการวัดความร้อนของการรั่วไหล สภาพแวดล้อมการทำงานที่ซับซ้อนและยังสามารถรักษาประสิทธิภาพที่มั่นคงในสภาพภูมิอากาศที่รุนแรงและสภาพแวดล้อมที่มีมลพิษ .
ความแม่นยำสูง
สำหรับฟังก์ชั่นเช่นการวัดพลังงานการตรวจสอบแรงดันไฟฟ้าและการป้องกันรีเลย์ความแม่นยำของการวัดเป็นสิ่งสำคัญ . ในระหว่างการออกแบบและกระบวนการผลิตของ JDZX 9-35 หม้อแปลงแรงดันไฟฟ้า การวัดการตรวจสอบและการป้องกันระบบพลังงาน .
โครงสร้างขนาดกะทัดรัด
ขนาดเล็กและน้ำหนักเบา: โครงสร้างโดยรวมมีขนาดกะทัดรัดและมีแผ่นติดตั้งที่ด้านล่างซึ่งติดตั้งและแก้ไขได้ง่าย . นอกจากนี้ยังสามารถจัดเรียงได้อย่างง่ายดายในสถานที่ที่มีพื้นที่ จำกัด เช่นสถานีย่อยและห้องกระจาย
